功能特點：

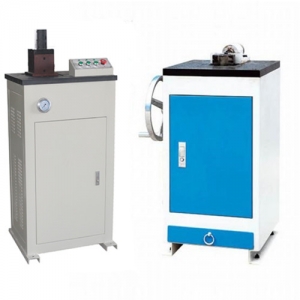

該系列產品，目前國內可分為：沖擊試樣缺口手動拉床(單刀)、沖擊試樣缺口液壓拉床(雙刀)
u
液壓拉床，主電機帶動螺母旋轉絲杠上下運動，帶動裝有U、V型拉刀的導軌，以完成刀升和切削過程。
u
潤滑電機旋轉，帶動同軸安撫育的齒輪泵轉動，泵出的油液經節流后送入導軌，進行潤滑，同時對拉刀切削刃進行冷卻
技術參數
|
系列 |
手動 |
液壓 |
|
加工試樣缺口 |
V型符合（GB/T229-2007，ISO148） U型符合（GB/T229-2007） |
國標2mmV（GB229－94－2007） 國標2mmU（GB229－94－2007） |
|
加工試樣尺寸 |
10×10×55mm |
10×10×55mm 5×10×55mm |
|
拉刀行程 |
350mm |
350mm |
|
拉削速度 |
手動 |
2.5m/min |
|
電源 |
|
380V，0.37Kw |
|
機重約 |
40Kg |
120Kg |
