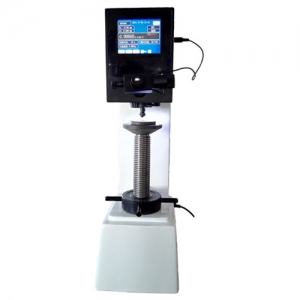

MHBS-3000觸摸屏數顯布氏硬度計概述
MHBS-3000為臺式觸摸屏數顯布氏硬度計，布氏硬度是所有硬度試驗中壓痕最大的一種試驗方法，它能反映出材料的綜合性能，不受試樣組織顯微偏析及成分不均勻的影響，所以可以測量一些粗大晶粒的金屬材料；測試后留下的永久性壓痕可以在任何時間重復檢驗。
布氏硬度試驗適用于硬度值小于650HBW的鑄鐵、非鐵合金、各種退火及調質的鋼材，不宜測定太硬、太小、太薄的工件；在鋼管標準中，用布氏硬度壓痕直徑d來表示該材料硬度的方法，用途很廣；布氏硬度值還可以近視確定金屬材料的抗拉強度。
MHBS-3000觸摸屏數顯布氏硬度計符合標準
- 國家標準：GB/T231.1 《金屬材料 布氏硬度試驗 第1部分：試驗方法》
- 國家標準：GB/T231.2 《金屬材料 布氏硬度試驗 第2部分：硬度計的檢驗與校準》
- 檢定規程：JJG150 《中華人民共和國國家計量檢定規程:金屬布氏硬度計》
- 國際標準：EN ISO 6506
- 美國標準：ASTM E10-14
MHBS-3000觸摸屏數顯布氏硬度計功能特點
- 該機采用電子自動加荷，計算機軟件編程，高倍率光學測量，光電傳感等系統。
- 配置了閉環試驗力加載系統、觸摸屏操作系統、球壓痕數字測量系統
- 采用高精度閉環試驗力傳感器加載系統取代了傳統的砝碼加載系統，實現了儀器的自動加載、保荷和卸載
- 觸摸屏操作使得試驗力選擇、飽和時間設置、標尺轉換和數據讀取、傳輸、打印等設置更加方便
- 內置常用的硬度轉換標尺，可將測得的HBW標尺結果自動轉換成HV, HK, HRA, HRB, HRC和表面洛氏等標尺
- 各項操作過程和試驗結果的數據均可在LCD大屏幕上顯示，實驗結果的數據可通過打印機輸出
布氏硬度試驗示值允許誤差及示值重復性
| 標準硬度塊 | 示值允許誤差（相對H） | 示值重復性誤差 |
|---|---|---|
| HBW≤125 | ±3％ | 0.03d |
| 125＜HBW≤225 | ±2.5％ | 0.025d |
| HBW＞225 | ±2％ | 0.02d |
| 其中 | H為標準塊的標定硬度值 | d為壓痕直徑的總平均值 |
詳細參數
| 技術參數 | |
| 硬度測量范圍 | 8~650HBW |
|---|---|
| 試驗力 | 62.5kgf(612.9N),100kgf(980.7N),125kgf(1226N),187.5kgf(1839N)、250kgf(2452N)、500kgf(4903N)、750kgf(7355N)、1000kgf(8907N)、1500kgf(14710N)、3000kgf(29420N) |
| 布氏標尺 | HBW2.5/62.5、HBW2.5/187.5、HBW5/125、HBW5/162.5、HBW5/250 HBW5/750、HBW10/100、HBW10/1500、HBW10/3000、 HBW10/250 HBW10/500、 HBW10/1000 |
| 轉換標尺 | HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
| 試件最大高度 | 225mm |
| 壓頭到機身距離 | 135mm |
| 保荷時間 | 0~60s(也可根據需要任意定) |
| 最小測量單位 | 1um |
| 放大倍數 | 20X |
| 硬度值讀取 | 觸摸屏顯示，可打印輸出，內置打印機 |
| 電源 | AC220+5%,50~60Hz |
| 外形尺寸 | 565*245*786mm |
| 主機重量 | 130kg |
| 標準配置 | |
| 主機 | MHBS-3000觸摸屏數顯布氏硬度計 |
| 顯微鏡 | 20X測微目鏡 1個 |
| 壓頭 | Ф2.5、5、10mm 硬質合金球壓頭 各1個 |
| 硬度塊 | 標準硬度塊 3塊 |
| 測試樣品臺 | 大、中、V型試臺 各1個 |
| 其他 | 保險絲2A 3根 電源線 1根 RS232接線 1根 |
| 隨機文件 | 打印機說明書1份產品使用說明書1份產品合格證1份 |
| 可選附件 | |
| 硬度計壓頭 | 布氏硬度計壓頭 |
| 硬度塊 | 布氏硬度塊 |
| 布氏硬度計 | 布氏硬度計選型 |
