一、
用途特點

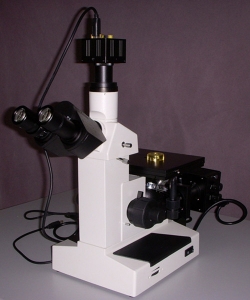

三目倒置金相顯微鏡，用于鑒別和分析各種金屬和合金材料的組織結構；鑄件質量鑒定；原材料檢驗或材料處理后的金相組織分析；以及對表面噴涂、裂紋等表面現象進行研究工作。廣泛應用于工礦企業、實驗室和教學及科研領域。
操作時拋光面向下，與試樣的高度和形狀無關，無須鑲嵌，使操作比較方便，適合于較大及各種類型的試樣。
儀器造型美觀和制造精細，齊全的配置，適合金相組織及滲層、鍍層、融深和裂紋等的觀察分析。
齊焦物鏡組及升降調焦機構帶有鎖緊裝置，可避免試樣與物鏡的磕碰，適應大批量檢測，提高工作效率。
顯微鏡具有二路光學輸出，可作常規使用并提供同步影像輸出，擴展攝像或數碼攝影系統，及專業定量金相圖像分析計算機操作系統。
二、
技術參數
|
規格 |
技術參數 |
|
|
光學系統 |
總放大倍率 |
50X、100×、200×、500×、1000× |
|
消色差物鏡 |
5X、10×、20×、50×、100×(干鏡頭) |
|
|
寬視野目鏡 |
WF10×/18mm |
|
|
測量附件 |
分劃目鏡測微尺 |
※ 10×變焦 0.1/18mm 測微尺0.01/1mm |
|
儀器結構 |
基本結構 |
倒置式光學輸出三目鏡筒 鉸鏈式 傾角45°瞳距55-75mm 屈光度±5% 可調 |
|
物鏡轉換器 |
5孔滾珠式 |
|
|
雙層機械載物臺 |
180x150mm 移動范圍70x50mm 載物板Φ10/Φ20 mm |
|
|
調焦機構 |
同軸粗微動 升降范圍30 mm 微調格值0.002mm 升降鎖緊和扭力調節 |
|
|
照明系統 |
明場照明 |
柯勒照明 可變孔徑和視場光欄 亮度可調 鹵素燈20W/6V 濾色片: 黃/綠/藍/磨砂 |
|
偏光裝置 |
可插入式起偏振片,垂直照明裝置不僅能進行一般金相分析、微粒分析測試，還可以對不透明物體進行分析、觀察。 |
|
|
電源 |
輸入功率 |
AC220V/50Hz 30VA |
|
包裝 |
重量體積 |
儀器重量：10Kg 包裝體積（長x寬x高）340x400x460Cm |
三、
物鏡：
|
平場消色差物鏡 |
數值孔徑NA |
工作距離mm |
|
PL5X （干鏡頭） |
0.12 |
35.4 |
|
PL10X（干鏡頭） |
0.25 |
15.3 |
|
PL20X（干鏡頭） |
0.40 |
7.46 |
|
PL50X（干鏡頭） |
0.7 |
0.63 |
|
PL100X（干鏡頭） |
0.85 |
0.18 |
四、
儀器成套清單
|
⑴儀器主機1臺 |
⑷目鏡2個 |
⑺載物臺板2片 |
(10)電源線1根 |
⒀儀器防塵罩1個 |
|
⑵目鏡筒1組 |
⑸分劃目鏡1個 |
⑻工件壓簧片1組 |
(11)備用燈泡2個 |
⒁隨機文件檔案1套 |
|
⑶物鏡 5個 |
⑹測微尺1片 |
⑼濾色片4片 |
⑿備用保險絲1支 |
|
五、
選配件
|
A.目鏡和物鏡：各種放大倍率 |
B.金相圖像分析測量軟件（基本型） |
|
C. 金相自動評級軟件（專業型） |
D. 品牌計算機 |
