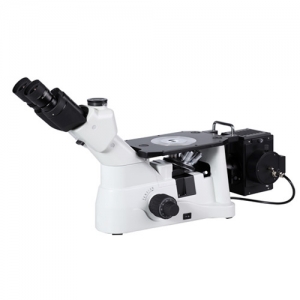

該顯微鏡采用半復消色差物鏡、無限遠色差校正光學系統，其圖像質量與進口顯微鏡相當,是國產金相顯微鏡中最好的顯微鏡之一。
1. 總放大倍數: 50 -1000倍
2. 光學系統：無限遠色差校正光學系統（CSIS），像質更好，分辨率更高，觀察更舒適；
3. 物鏡：無限遠、超長工作距專業金相物鏡
50倍和100倍物鏡為半復消色差物鏡，圖像清晰度大幅提高
4. 目鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺；
5. 觀察筒：鉸鏈?zhǔn)饺?，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和專業軟件實現圖像分析；
6. 調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm；
7. 照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應90V-240V寬電壓，12V50W進口鹵素?zé)?，有效保護和延長鹵素?zé)襞莸氖褂脡勖?span lang="EN-US">
8. 載物臺：可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用。
技術規格
|
光學系統 |
無限遠色差校正光學系統 |
||
|
觀察筒 |
鉸鏈?zhǔn)饺款^，45°傾斜 瞳距調節范圍：54-75mm 單邊視度調節±5屈光度 分光比：雙目100% 雙目:三目=80%:20% |
||
|
目鏡 |
高眼點大視野平場目鏡PL10X22mm 高眼點大視野平場目鏡PL15X/16mm(選件) |
||
|
物鏡 |
l 無限遠長工作距平場消色差金相物鏡： LMPL5X
/0.15 /WD10.8 LMPL10X/0.3
/WD10 LMPL20X/0.45
/WD4 l 無限遠，長工作距，平場半復消色差物鏡： LMPLFL50X/0.55
/WD7.8 LMPLFL100X/0.80
/WD2.1（選件） |
||
|
轉換器 |
5孔轉換器 |
||
|
調焦機構 |
粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：0.002mm，帶松緊調節裝置 |
||
|
載物臺 |
固定平臺：尺寸160X250mm
|
||
|
工作臺板 |
金屬載物臺板（中心孔Φ12）/金屬載物臺板（中心孔Φ25）/載物臺延伸板 |
||
|
移動尺 |
低位同軸機械式移動尺，行程120x78mm |
||
|
反射照明系統 |
反射式柯拉照明器，帶可變孔徑光欄和中心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素?zé)簦行目烧{(diào)，亮度連續可調 |
||
|
偏光裝置 |
起偏鏡插片 |
||
|
檢偏鏡插片，可360度旋轉 |
|||
|
|
|
||
|
|
|
|
|
濾色鏡 |
Φ32mm黃/綠/藍/中性 |
||
|
攝像裝置 |
0.5X C型攝像接筒 |
||
