用途特點

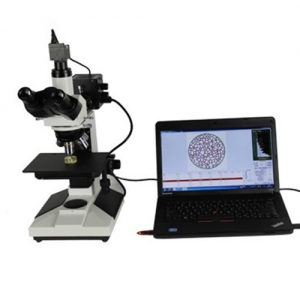

正置金相顯微鏡，觀察面向上，適宜于尋找特定或廣域范圍內表面目標的觀察研究和分析。廣泛應用于電子行業IT、PCB和微顆粒、線材、纖維、表面噴涂等，及材料金相組織結構的檢測、研究和分析等工作。廣泛應用在工廠、實驗室和教學及科研領域。
帶有偏光裝置的同軸落射照明系統，圖像清晰、襯度好，適合各種復雜試樣的觀察和攝影。
同軸縱橫向移動載物臺及內置多種濾色片切換，使操作方便。
升降調焦系統帶有限位裝置，可避免試樣與物鏡的磕碰，及大批量檢測時不必重復調焦.
1，技術參數：
|
規格 |
技術參數 |
|
|
光學系統 |
總放大倍率 |
50X、100×、200×、500×、1000× |
|
消色差物鏡 |
5X、10×、20×、50×、半平場100×(干鏡頭) |
|
|
寬視野目鏡 |
WF10×/18mm |
|
|
測量附件 |
分劃目鏡測微尺 |
※
10×變焦 0.1/18mm 測微尺0.01/1mm |
|
儀器結構 |
基本結構 |
正置式 鉸鏈三目鏡筒：傾角45°瞳距55-75 mm 屈光度±5% 可調 |
|
物鏡轉換器 |
5孔滾珠式 |
|
|
雙層機械載物臺 |
180x140mm 移動范圍70x50mm 載物板Φ10/Φ20 mm |
|
|
調焦機構 |
同軸粗微動 升降范圍30 mm 微調格值0.002mm 升降鎖緊和扭力調節 |
|
|
照明系統 |
明場照明 |
柯勒照明 可變孔徑和視場光欄 亮度可調
鹵素?zé)?span lang="EN-US">20W/6V 濾色片: 黃/綠/藍/磨砂 |
|
偏光裝置 |
可插入式起偏振片,垂直照明裝置不僅能進行一般金相分析、微粒分析測試，還可以對不透明物體進行分析、觀察。 |
|
|
電源 |
輸入功率 |
AC220V/50Hz
30VA |
|
包裝 |
重量體積 |
儀器重量：10 Kg, 包裝體積：長x寬x高340x400x460 Cm |
2. 物鏡：
|
平場消色差物鏡 |
數值孔徑NA |
工作距離mm |
|
PL5X
（干鏡頭） |
0.12 |
35.4 |
|
PL10X（干鏡頭） |
0.25 |
15.3 |
|
PL20X（干鏡頭） |
0.40 |
7.46 |
|
PL50X（干鏡頭） |
0.7 |
0.63 |
|
PL100X（干鏡頭）（選件） |
0.85 |
0.18 |
3，儀器成套清單
|
⑴儀器主機1臺 |
⑷目鏡2個 |
⑺ 光源1個 |
⑽轉接口1個 |
⒀ 備用保險絲1支 |
|
⑵三目鏡筒1組 |
⑸分劃目鏡1個 |
⑻ 偏振片1個 |
⑾國標電源線1根 |
⒁ 儀器防塵罩1個 |
|
⑶ 物鏡4個 |
⑹測微尺1片 |
⑼透射濾片1個 |
⑿備用燈泡2個 |
⒂隨機文件檔案1套 |
4，選配件
|
A.目鏡和物鏡：各種放大倍率 |
B.金相圖像分析測量軟件（基本型） |
|
C.
金相自動評級軟件（專業型） |
D.電腦及打印機 |
