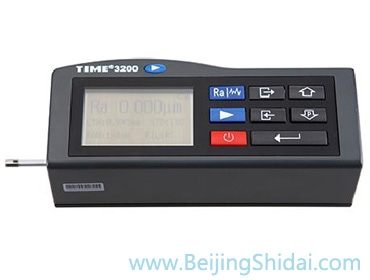

TIME3200粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

TIME3200粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

TIME3200粗糙度儀功能特點

• 測頭采用高精度電感傳感器。
• 可測量13個粗糙度參數，適用多種機加工表面粗糙度值測量。
• 四種濾波方式RC、PC-RC、GAUSS、D-P。
• 采用機電一體化的設計方案，體積小巧，方便攜帶，適合現場快速測量。
• LCD液晶顯示屏，菜單操作方式，可顯示測量參數及波形輪廓。
• 采用 DSP 芯片進行控制和數據處理，速度快，功耗低。
• 具有傳感器觸針位置指示。
• 具有自動關機、記憶及各種提示說明信息。
• 連接時代TA系列微型打印機，實現粗糙度儀測量數據和圖形現場打印。
• 標準RS232接口，支持與PC通訊。
• 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應，連續工作時間大于20小時。
• 可選配曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長桿等附件。

TIME3200粗糙度儀技術參數

• 測量參數：Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
• 測量范圍：Ra:0.025-12.5um
• 顯示范圍：
  1. Ra、Rq：0.005-16um
  2. Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160um
  3. RS、RSm：1mm
  4. Rmr：0-100%Rt
  5. Rsk：0-100%
• 量程范圍：±20um、±40um、±80um
• 最高顯示分辨率：0.001um
• 濾波方式：RC、PC-RC、GAUSS、D-P
• 取樣長度：0.25mm、0.8mm、2.5mm、自動
• 評定長度：1L-5L(可選，L為取樣長度)
• 測量行程長度：3L-7L(可選，L為取樣長度)
• 最大驅動行程長度：17.5mm/0.71inch
• 最小驅動行程長度：1.3mm/0.052inch
• 示值誤差：≤±10%
• 示值變動性：≤6%
• 針尖角度：90°
• 顯示方式：128×64點陣液晶(帶背光)
• 工作環境：
1. 溫度：0oC～40oC
2. 相對濕度：小于90%
• 重量：440g
• 外型尺寸：140×52×48mm
