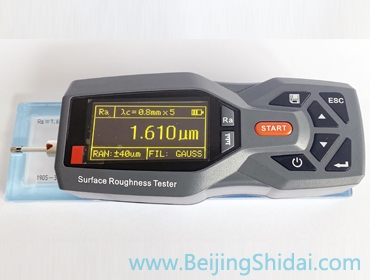

AR240/ARS240粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

AR240/ARS240粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量?jī)x校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

AR240/ARS240粗糙度儀功能特點

• 多量程多參數，多達21個粗糙度參數
• 機電一體化設計，體積小，重量輕，使用方便
• 采用DSP芯片進行控制和數據處理，速度快，功耗低
• 兼容ISO、DIN、ANSI、JIS等美國、德國、日本、英國多個國家標準
• 顯示信息豐富、直觀、可顯示全部參數及圖形
• 128×64 OLED點陣顯示器，數字/圖形顯示，高亮無視角
• 具有傳感器觸針位置指示功能
• 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應
• 有剩余電量指示圖標，提示用戶及時充電
• 可顯示充電過程指示，操作者可隨時了解充電程度
• 連續工作時間大于20小時
• 大容量數據存儲，可存儲100組粗糙度儀原始數據及波形
• 可連接專用打印機，現場打印測量結果
• 實時時鐘設置及顯示，方便數據記錄及存儲
• 具有自動休眠、自動關機等節電功能
• 可靠防電機走死電路及軟件設計，高穩定性
• 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息
• 中/英文語言選擇
• 校準樣塊采用光學玻璃基體，精度高，不易劃傷，使用壽命長
• 可選配曲面?zhèn)鞲衅?、小孔傳感器、溝槽傳感器、測量平臺、傳感器護套、接長桿等附件

AR240/ARS240粗糙度儀技術參數

• 測量參數：Ra、Rz=Ry(JIS)、Rq、Rt=Rmax、Rp、Rv、R3z、R3y、Rz/JIS、Rs、Rsk、Rku、Rsm、Rmr
• 更多參數：Rpc、Rk、 Rpk、Rvk、Mr1、Mr2
• 量程范圍：±20um、±40um、±80um
• 測量范圍：Ra:0.025-16um
• 顯示范圍：
  1. Ra、Rq：0.005-16um
  2. Rz、R3z、Ry、Rt、Rp、Rm：0.02-160um
  3. Rsk：0-100%
  4. RS、RSm：0.02-1000um
  5. tp：0-100%
• 測量圖形：支撐率曲線、粗糙度、原始輪廓、波紋度
• 最高顯示分辨率：0.001um
• 濾波方式：RC、PC-RC、GAUSS、D-P
• 取樣長度：0.25mm、0.8mm、2.5mm、自動
• 評定長度：1L-5L(可選，L為取樣長度)
• 測量行程長度：3L-7L(可選，L為取樣長度)
• 最大驅動行程長度：17.5mm/0.71inch
• 最小驅動行程長度：1.3mm/0.052inch
• 示值誤差：≤±10%
• 示值變動性：≤6%
• 傳感器性能指標：
  1. 檢測原理：位移式差動電感
  2. 針尖半徑：5um
  3. 針尖材料：金剛石
  4. 觸針測力：4mN
  5. 導頭測力：400mN
  6. 觸針角度：90°
• 數據接口：USB
• 內部存儲能力：100組數據
• 電池：內置鋰離子充電電池
• 顯示方式：128×64 OLED點陣顯示器（帶背光）
• 工作環境：周?chē)鸁o(wú)振動、無腐蝕性介質
1. 溫度：-20oC～40oC
2. 相對濕度：小于90%
• 重量：440g
• 外型尺寸：140×55×45mm
