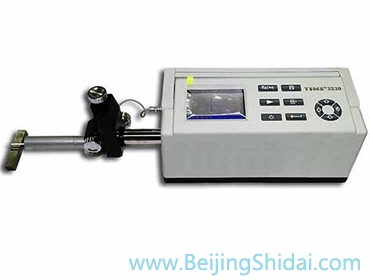

TIME3230粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

TIME3230粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

TIME3230粗糙度儀功能特點

• 便攜式機電一體化設計。
• 800um超大量程電感傳感器。
• 可測量粗糙度、波紋度和原始輪廓參數并顯示圖形。
• 兼容多個國家標準。
• 具有帶導頭、無導頭兩種測量方式。
• 可測量劃痕深度和臺階高度。
• 傳感器與主機通過傳感器升降架連接，無需借助平臺，即可調節傳感器高度。
• 量程大、支持無導頭測量，可以分別描繪表面紋路的不同效果（粗糙度、波紋度、輪廓度）。
• 主機與驅動一體，無需平臺支撐，即可實現主機俯仰角微調，傳感器可獨立升降、插拔更換。實現便攜、移動測量。
• 系統分辨力高達1∶65536，（即，滿量程條件下，量程分辨力為12.2nm），精確描繪表面紋理曲線。
• 一次測量，實現ISO標準全參數計算、及輪廓曲線描繪。選配定制軟件，更可實現輪廓曲線的角度、弧度等多種參數的計算。
• 在測量行程方向上，起測位置可自行調節。
• 可連接電腦或?qū)Ｓ么蛴C，實現粗糙度儀測量數據和圖形現場打印。。
• 中/英文語言選擇。
• 可配置Windows平臺高級分析軟件。
• 全系產品均可與電腦通訊、并有WIFI版，適應組網與在線測量。
• TIME3231、TIME3233更有"動側聯動"功能、專用于狹小區間（最窄可至1.5mm）的測量。

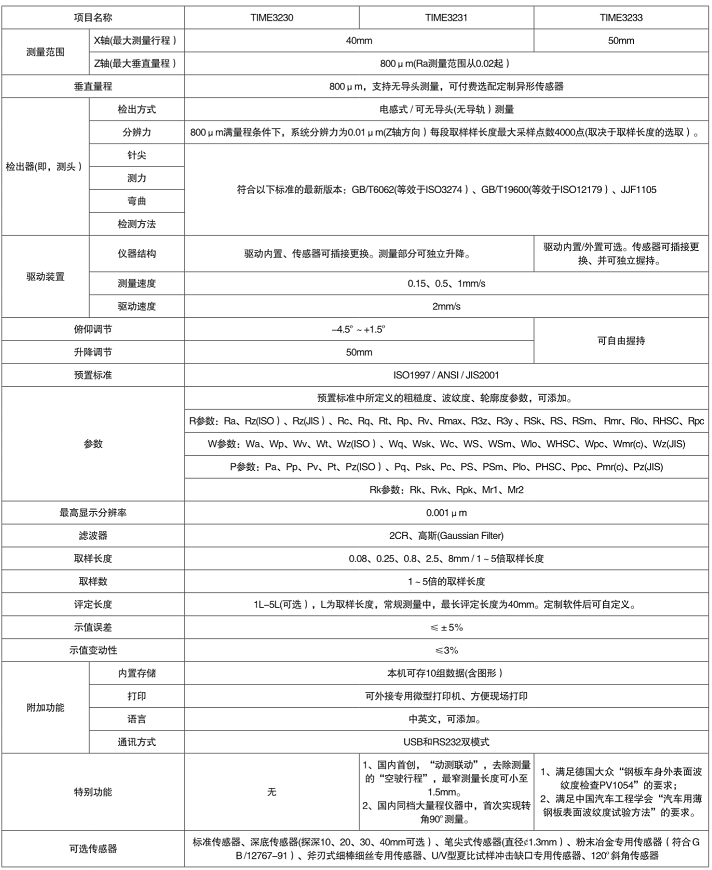

TIME3230粗糙度儀技術參數
