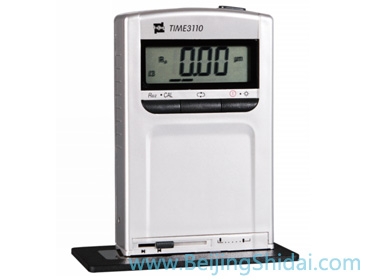

TIME3100粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

TIME3100粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量?jī)x校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

TIME3100粗糙度儀功能特點

• 采用優化的電路設計及傳感器結構設計,使得粗糙度儀實現一體式設計
• 任意選擇Ra、Rz測量參數
• 不僅可測量外圓、平面、錐面，還可測長寬大于80×30mm的溝槽
• 采用鋰離子充電電池，可長時間工作，無記憶效應，充電時間短，電池壽命長
• 改進了電路的工作性能，降低了工作電壓，功耗和電路噪聲相應降低
• 改進了傳感器的驅動機構、材料及加工工藝，裝配更精確，測量更穩定
• 新設計的顯示界面增加了一些必要的測量提示和低電壓提示
• 增加了傳感器測頭保護門，有效的保護了傳感器測頭，保證了測量的精度
• 增加了液晶背光功能，方便用戶在光線較暗處使用
• 體積更小，重量更輕

TIME3100粗糙度儀技術參數

• 測量參數：Ra、Rz
• 測量范圍：Ra:0.05-10μm Rz:0.1-50μm
• 取樣長度：0.25mm、0.8mm、2.5mm
• 評定長度：1.25mm、4mm、5mm
• 掃描長度：6mm
• 示值誤差：≤±15％
• 示值變動性：＜12％
• 傳感器類型：壓電晶體
• 電源：3.6V鋰離子電池
• 工作溫度：0oC- 40oC
• 重量：160g
• 外型尺寸：110×70×24mm
