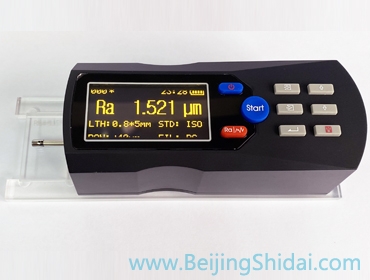

AR220/ARS220粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

AR220/ARS220粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

AR220/ARS220粗糙度儀功能特點

• 多量程多參數Ra、Rz、Rq、Rt、Rp、Rv、R3z等13個參數
• 配有藍牙模塊，可實現手機APP無線同步操作儀器
• 采用ARM進行控制和數據處理，速度快，功耗低
• 軟件移植了實時操作系統，支持多任務并行處理
• 128*64高亮度OLED顯示屏，自發光，寬溫度、全視角
• 顯示信息豐富、直觀、可顯示全部參數及圖形
• 兼容ISO、DIN、ANSI、JIS多個國家標準
• 內置充電鋰電池，可顯示充電過程指示，操作者可隨時了解充電程度
• 有剩余電量指示圖標，提示用戶及時充電
• 大容量數據存儲，機內FLASH可存儲200組原始數據及波形
• 可擴展Micro SD卡存儲，最大可達16G
• 兼容多種傳感器：標準傳感器、小孔傳感器、溝槽傳感器、深槽傳感器
• 優化了傳感器結構，測值更加穩定
• 內置無線模塊，支持無線打印和無線數據傳輸
• 使用USB接口，可連接電腦和打印機，可實現嵌入式軟件在線升級，可選的藍牙打印功能

AR220/ARS220粗糙度儀技術參數

• 測量參數：Ra、Rz、Ry、Rq、Rt、Rp、Rv、Rmax、R3z、RSk、RS、RSm、Rmr
• 量程范圍：±20um、±40um、±80um
• 測量范圍：Ra:0.025-12.5um
• 顯示范圍：
  1. Ra、Rq：0.005-16um
  2. Rz、Ry、Rt、Rp、Rv、Rmax、R3z：0.02-160um
  3. RS、RSm：1mm
  4. Rmr：0-100%Rt
  5. Rsk：0-100%
• 最高顯示分辨率：0.001um
• 濾波方式：RC、PC-RC、GAUSS、D-P
• 取樣長度：0.25mm、0.8mm、2.5mm、自動
• 評定長度：1L-5L(可選，L為取樣長度)
• 測量行程長度：3L-7L(可選，L為取樣長度)
• 最大驅動行程長度：17.5mm/0.71inch
• 最小驅動行程長度：1.3mm/0.052inch
• 示值誤差：≤±10%
• 示值變動性：≤6%
• 傳感器性能指標：
  1. 檢測原理：電感式
  2. 測量范圍：160um
  3. 針尖半徑：5um
  4. 針尖材料：金剛石
  5. 觸針測力：4mN(0.4gf)
  6. 觸針角度：90°
  7. 導頭縱向半徑：45mm
• 顯示方式：128×64OLED點陣液晶(帶背光)
• 電源：內置可充電鋰電池
• 工作環境：
1. 溫度：0oC～40oC
2. 相對濕度：小于90%
• 重量：440g
• 外型尺寸：140×52×48mm
