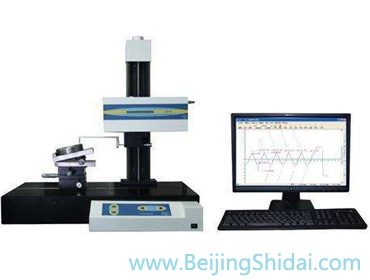

ARS1000粗糙度輪廓儀概述
ARS1000粗糙度輪廓儀已可同國外進口儀器性能相比，各方面指標已達到國際標準，可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、角度處理，圓處理，點線處理，兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、槽深，槽寬，溝邊距，溝心距垂直距離、水平距離、臺階等形狀參數。
ARS1000粗糙度輪廓儀采用高精度傳感器，測量值穩定精確，廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。
ARS1000粗糙度輪廓儀測量原理
測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與PC機進行通訊。
ARS1000粗糙度輪廓儀符合標準
- 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
- 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
- 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法 接觸(觸針)式儀器的標稱特性》
- 國家標準：GB/T 10610-1998 《產品幾何技術規范 表面結構 輪廓法評定表面結構的規則和方法》
- 符合GB標準以及國際標準ISO5436, ISO11562,ISO4287
ARS1000粗糙度輪廓儀功能特點
- 儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌，
- 傳感器沿導軌作直線運動，位移量采用精密光柵位移傳感器進行數據采集。
- 從而建立X坐標測量單位，在Z軸方向采用從10 mm至20mm兩種規格差動式電感傳感器，
- 驅動箱可通過水平調節鈕作±10度的水平調整，
- 并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動，
- 對于采樣形狀可以任意按比例放大，儀器帶有電腦及專用測量軟件，
- 在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富，精度高，穩定性好，
- 并方便打印輸出和文件保存。
ARS1000粗糙度測量參數
ARS1000輪廓測量參數
ARS1000粗糙度輪廓儀基本配置
- ARS1000粗糙度輪廓儀主機
- 控制器
- 驅動裝置
- 支柱及大理石底座部
- 可調工作臺
- 角度調整工作臺
- V型臺
- 夾具
- 傳感器
- 標準型觸針
- 小孔型觸針
- 輪廓觸針
- 粗糙度樣板
- 輪廓標準球
- 計算機打印機
- 使用說明書
ARS1000粗糙度輪廓儀可選附件
- 粗糙度儀選型
- 可選測量工件最大高度：500mm
詳細參數
