TIME3210粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

TIME3210粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量?jī)x校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

TIME3210粗糙度儀功能特點

• 口袋般大小，價格經濟，能對各種表面進行粗糙度測量的便攜式粗糙度儀，一般在生產線、車間、實驗室里使用。
• 制作牢固，外殼采用耐磨的鑄鋁，即使使用數年，對表面的測量仍然精確、可靠。
• 能測量下列四個參數任意一個：Ra、Rz、Rt、Rq、且可選擇相互替換。
• 在0.8mm/0.03in范圍內，可選擇橫移長度為1，3或5個截止。

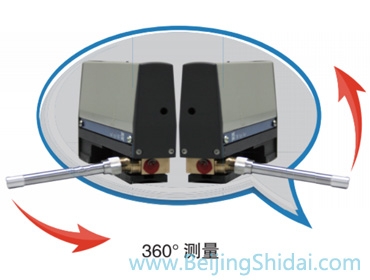

• 可以在水平，垂直或倒置位置上進行測量。探頭有四個切換位置-軸向（與X軸重疊），90°，180°，270°。
• 即便是較難觸及的表面諸如內外徑，照樣也可測量。
• 容易辨認的LCD讀數顯示，對于以微英寸或微米為單位的粗糙度測量值，在橫移過表面半秒后就可顯示。
• 碰到“超出范圍”或“電壓低”的情況，在屏幕上也將提示。
• 具有在四個方向測量的功能。
• 具有公制和英制顯示方式。
• 具有電池容量“低”圖標。
• 具有低于或超出測量范圍指示。
• 具有非正常位置測量值提示功能。
• 具有故障提示功能。
• 具有校準調整功能。
• 具有數據傳輸功能。

TIME3210粗糙度儀技術參數

• 測量參數：Ra、Rz、Rq、Rt
• 測量范圍：
  1. Ra、Rq：0.05-6.35um
  2. Rt：0.2-25.3um
  3. Rz：0.2-25.3um
• 示值誤差：≤±15%
• 示值變動性：≤12%
• 顯示分辨力：0.01um
• 濾波方式：RC
• 取樣長度：0.8mm
• 評定長度：1L、3L、5L(可選，L為取樣長度)
• 驅動速度：3mm/s
• 傳感器：壓電式
• 針尖半徑：10μm
• 針尖角度：90°
• 顯示方式：三位LCD（帶電池圖標）
• 工作環境：溫度：0oC～40oC 相對濕度：小于90%
• 貯存溫度：-20℃～65℃
• 接口：串口RS232
• 電源：9V堿性電池
• 重量：340g
• 外型尺寸：142×26×77mm
