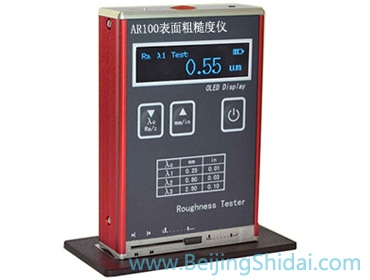

AR100/ARS100粗糙度儀測量原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。

AR100/ARS100粗糙度儀符合標準

• 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
• 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
• 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法　接觸(觸針)式儀器的標稱特性》
• 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準

AR100/ARS100粗糙度儀功能特點

• 可選擇4種測量參數Ra、Rz、Rt、Rq
• 采用雙屏設計，可同時在主視及俯視兩方向顯示測量結果
• 具有校準功能，操作簡單
• 采用ARM處理器進行數據處理和計算，速度快，功耗低，精度高
• OLED液晶顯示，高亮度，全視角，寬溫度，適合各種場合
• 手機同步操控功能，避免按鍵壓力對測量的影響，也適用于狹小空間操作
• 兩種充電方式，專用充電器或計算機USB口充電，可邊充電邊工作，方便快捷
• 傳感器測頭具有保護門，有效的保護了傳感器測頭，保證了測量的精度
• 采用鋰離子充電電池，可長時間工作，無記憶效應，充電時間短，電池壽命長
• 外形設計精致、美觀，操作方便、舒適
• 改進了電路的工作性能，降低了工作電壓，功耗和電路噪聲相應降低
• 改進了傳感器的驅動機構、材料及加工工藝，裝配更精確，測量更穩定

AR100/ARS100粗糙度儀技術參數

• 測量參數：Ra、Rz、Rq、Rt
• 測量范圍：Ra:0.05-10.0um Rz:0.1-50um
• 取樣長度：0.25mm、0.8mm、2.5mm
• 評定長度：1.25mm、4.0mm、5.0mm
• 行程長度：6mm
• 示值精度0.01um：
• 示值誤差：≤±15％
• 示值變動性：＜12％
• 針尖圓弧半徑：10um±1um
• 觸針靜測力：≤0.016N
• 測力變化率：≤800N/m
• 傳感器導頭壓力：≤0.5N
• 電源：3.7V鋰離子電池
• 工作溫度：0-40℃
• 外型尺寸：110×82×32mm
• 重量：150g
